Was bedeutet revisionssichere Dokumentation?

Im industriellen Anlagenbau unterliegt die Dokumentation strengen gesetzlichen und normativen Anforderungen. Revisionssicherheit bedeutet: Alle technischen Unterlagen müssen vollständig, unveränderlich nachvollziehbar und über die gesamte Lebensdauer der Anlage auffindbar sein.

Dies umfasst Rohrleitungsisometrien, Schweißnahtverzeichnisse, Materialnachweise und Druckprüfprotokolle — erstellt und archiviert gemäß den einschlägigen Regelwerken der Druckgerätrichtlinie (DGRL 2014/68/EU), der Betriebssicherheitsverordnung (BetrSichV) sowie internationaler Normen.

Eine lückenhafte oder nachträglich veränderte Dokumentation ist im Schadensfall ein erhebliches Haftungsrisiko für Betreiber und Errichter. Professionelle Software eliminiert dieses Risiko durch automatisierte, auditfähige Prozesse.

Was gehört zu einer vollständigen Dokumentation?

Im modernen Industrieanlagenbau ist die Dokumentation weit mehr als nur ein notwendiges Übel. Sie ist das rechtliche und technische Fundament für Abnahmen, Wartungen und Sicherheit.

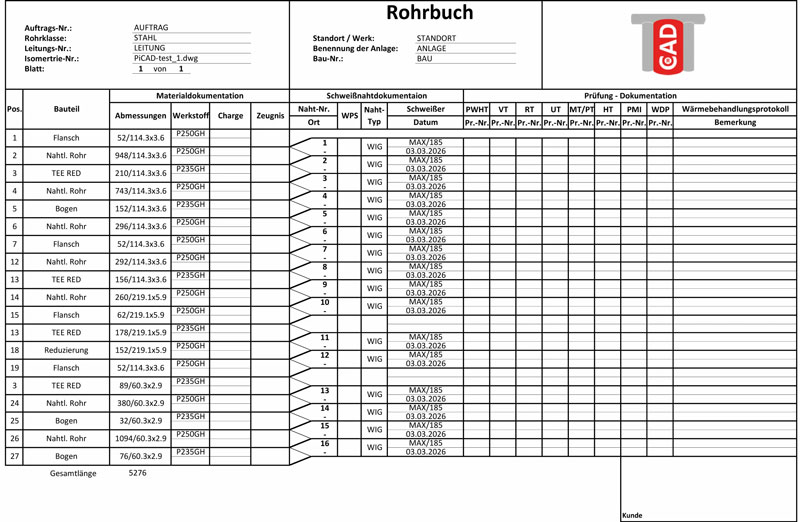

Rohrbuch & Nahtverzeichnis

Die detaillierte Erfassung jeder Schweißnaht inklusive Schweißer-Identifikation, Verfahrensprüfung und Datum. Unverzichtbar für die Qualitätssicherung.

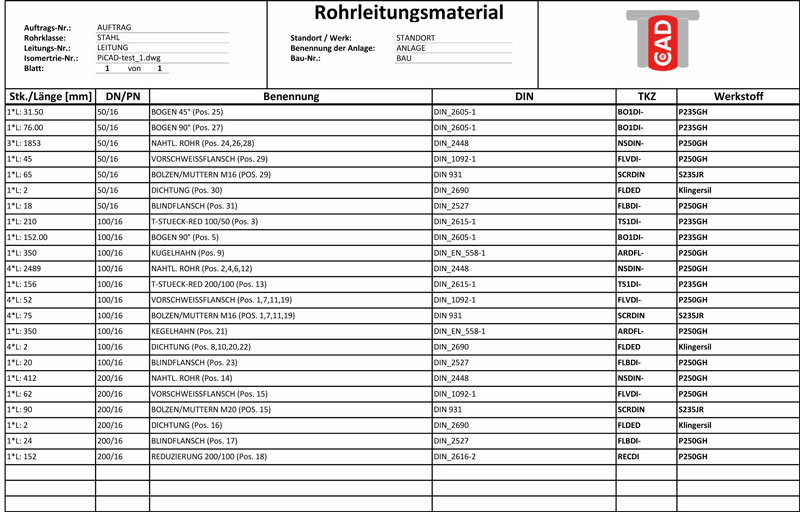

Material- & Stücklisten

Lückenlose Rückverfolgbarkeit aller verbauten Komponenten (Rohre, Flansche, Armaturen) nach DIN/EN-Normen inklusive Werkstoffzeugnissen.

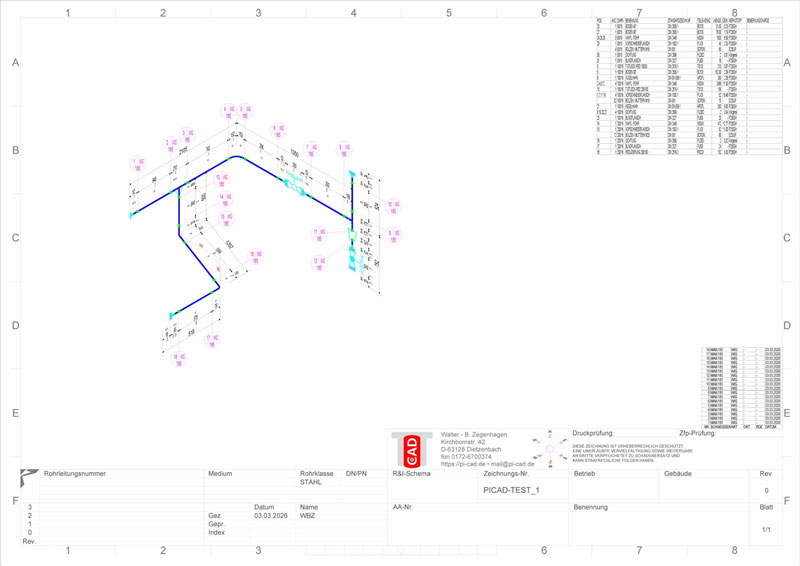

Isometrische Pläne

Klar bemaßte 2D-Isometrien, die als „As-built"-Dokumentation den tatsächlichen Zustand der Anlage nach der Montage widerspiegeln.

Relevante Normen & Regelwerke

Professionelle Anlagendokumentation orientiert sich an international anerkannten Standards. PiCAD® unterstützt die Einhaltung der wichtigsten Regelwerke:

EN 13480

Metallische industrielle Rohrleitungen

ASME B31.3

Process Piping (internationale Projekte)

DGRL 2014/68/EU

Druckgerätrichtlinie

DIN EN ISO 5817

Bewertungsgruppen für Schweißnähte

BetrSichV

Betriebssicherheitsverordnung (DE)

ISO 10628

Fließschemata für Verfahrensanlagen

Voraussetzungen für ein modernes System

Manuelle Listenführung in Excel ist heute ein hohes Haftungsrisiko. Ein professionelles Software-Tool muss folgende Aufgaben bewältigen:

Automatisierung: Daten fließen direkt aus der Konstruktion in die Listen.
Normen-Check: Automatische Prüfung von Nennweiten (DN) und Druckstufen (PN).
Schnittstellen: Exportmöglichkeiten in CSV, Excel oder PDF für ERP-Systeme (SAP).
Mobile Erfassung: Änderungen direkt auf der Baustelle per Tablet dokumentieren.

Dokumentation über den gesamten Projektlebenszyklus

1

Basic Engineering Erste Rohrleitungspläne, Fließschemata (P&ID) und Layoutzeichnungen — PiCAD® legt hier die Datenbasis an, die alle Folgedokumente speist.
2

Detail Engineering Vollständige Isometrie-Erstellung mit automatischer Stücklistengenerierung, Schweißnaht-Nummerierung und Materialkennzeichnung.
3

Fertigung & Montage Werkstattgerechte Isometrien mit Biegeplänen, Vorfertigung und Schweißer-Zuordnung direkt aus PiCAD®.
4

Inbetriebnahme & Abnahme Druckprüfprotokolle, Schweißnahtprüfnachweise und vollständiges Rohrbuch für die behördliche Abnahme — per Knopfdruck aus dem System.
5

Betrieb & Revision „As-built"-Dokumentation als lebende Unterlage für Wartung, Reparatur und Anlagenänderungen über die gesamte Betriebsdauer.

Die Lösung: PiCAD® – Dokumentation als „Abfallprodukt"

Warum die Dokumentation mühsam im Nachgang erstellen, wenn sie während der Planung von selbst entstehen kann? PiCAD® revolutioniert diesen Workflow. Während Sie intuitiv die Isometrie zeichnen, erfasst das System im Hintergrund alle relevanten Daten.

Ergebnis: Per Knopfdruck zur fertigen Übergabedokumentation.
